注塑模具是塑料制品批量生產的核心裝備，其結構通常由成型部件（型芯、型腔）和支撐這些部件的模架（或稱模胚）兩大部分組成。如果說成型部件決定了塑料件的最終形狀、尺寸和表面質量，那么模架則是整個模具的“骨架”和“地基”，它為成型部件提供精確定位、穩固支撐，并確保模具能夠順利實現開合模、頂出、冷卻等所有動作。

模架的核心作用與結構組成

模架的核心作用在于標準化和簡化模具設計與制造流程。通過使用預制的標準模架，模具設計師可以將主要精力集中在復雜的成型部分，從而顯著縮短模具開發周期，降低成本，并提高模具的精度與可靠性。

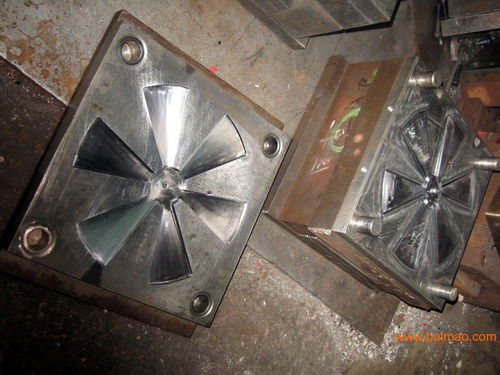

一套典型的注塑模架主要由以下幾大板塊構成：

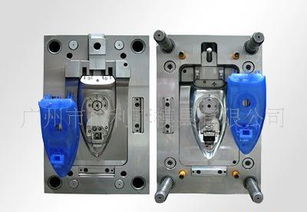

1. 定模部分：通常包含定模固定板（面板）和定模板（A板）。定模固定板用于將模具定模側安裝到注塑機的固定模板上；定模板則主要用于安裝型腔（凹模）。
2. 動模部分：通常包含動模板（B板）、支撐板（方鐵）、頂針固定板、頂針底板以及動模固定板（底板）。動模板安裝型芯（凸模）；支撐板用于墊高動模板，為頂出機構提供活動空間；頂針固定板和底板用于固定和驅動頂針、司筒等頂出元件；動模固定板則將模具動模側安裝到注塑機的移動模板上。
3. 導向系統：包括導柱和導套，確保動模與定模在開合過程中能夠精確對準，防止型芯型腔錯位，保護模具并保證制品精度。
4. 復位與緊固系統：包括復位桿、緊固螺釘?shù)?，確保頂出機構能準確復位，并將各模板牢固連接成一個整體。

標準模架的選用：簡化設計的利器

標準模架是指按照國家標準（如中國GB/T 12555、GB/T 12556）、行業標準或大型企業標準系列化、規?；a(chǎn)的模架。選用標準模架是模具設計的第一步，也是關鍵一步。

選擇標準模架時，主要需考慮以下因素：

1. 制品尺寸與布局：制品的投影面積、高度（厚度）決定了所需型腔的大小，進而初步確定了A、B板的尺寸和模架的寬度、長度。多型腔布局也直接影響模架尺寸。
2. 模具結構類型：是兩板模還是三板模？是否需要側向抽芯機構（行位/滑塊）？這些結構需求決定了模架的類型（如大水口模架、細水口模架等）以及是否需要附加滑塊機構等。
3. 注塑機參數：注塑機的拉桿間距、最大/最小模厚、頂桿孔位置等，限制了所能安裝模具的最大尺寸和頂出方式，所選模架必須與注塑機匹配。
4. 頂出與冷卻需求：制品頂出方式（頂針、司筒、推板等）和冷卻回路的設計，需要模架提供足夠的頂出空間和相應的模板厚度、開孔。

標準模架選用表示例

以下是一個簡化的標準模架選用表示例，用于說明如何根據制品和模具基本需求進行初步篩選（具體尺寸系列請以權威標準為準）：

| 模架型號示例 (大水口工字模) | 模板尺寸 (寬×長) | A板厚度范圍 | B板厚度范圍 | 適用制品投影面積估算 | 特點與典型應用 |
| :--- | :--- | :--- | :--- | :--- | :--- |
| 1520 | 150×200 | 40-70 mm | 50-80 mm | 較?。s≤50 cm2） | 結構緊湊，適用于小型、精密的電子件、日用消費品。 |
| 2030 | 200×300 | 50-90 mm | 60-100 mm | 中等（約50-150 cm2） | 應用最廣泛的尺寸之一，適用于家電外殼、玩具、中等尺寸工業零件。 |
| 3040 | 300×400 | 70-120 mm | 80-130 mm | 較大（約150-300 cm2） | 剛性足，可用于汽車內飾件、大型容器、周轉箱等。 |
| 4560 | 450×600 | 100-180 mm | 120-200 mm | 大（約>300 cm2） | 大型模架，需配套大噸位注塑機，用于汽車保險杠、浴盆、大型托盤等。 |

選用表使用提示：
表中“模架型號”通常由模板周界尺寸簡化表示。
A/B板厚度需根據型腔深度、冷卻水道布置、強度計算具體確定，表中為常用范圍。
“適用制品投影面積”為經驗估算值，需綜合考慮注塑壓力、模具材料強度進行精確校核。
實際選用時，還需從標準目錄中確認導柱直徑、頂針孔位置、螺釘規格等全套參數。

###

總而言之，模架是注塑模具不可或缺的標準化基礎構件。合理選用標準模架，不僅能大幅提升模具設計效率與制造質量，還能便于模具的維修、保養和配件更換。對于塑料制品制造企業而言，深入理解模架的結構與選用原則，是優化生產流程、控制成本、保障產品質量的重要一環。在實際項目中，模具設計師應結合制品要求、生產批量和成本預算，靈活運用標準，有時也需要在標準模架的基礎上進行必要的非標修改，以達到最優的設計與生產平衡。
